Линия по изготовлению выкатных направляющих состоит из пресса и подающего устройства.

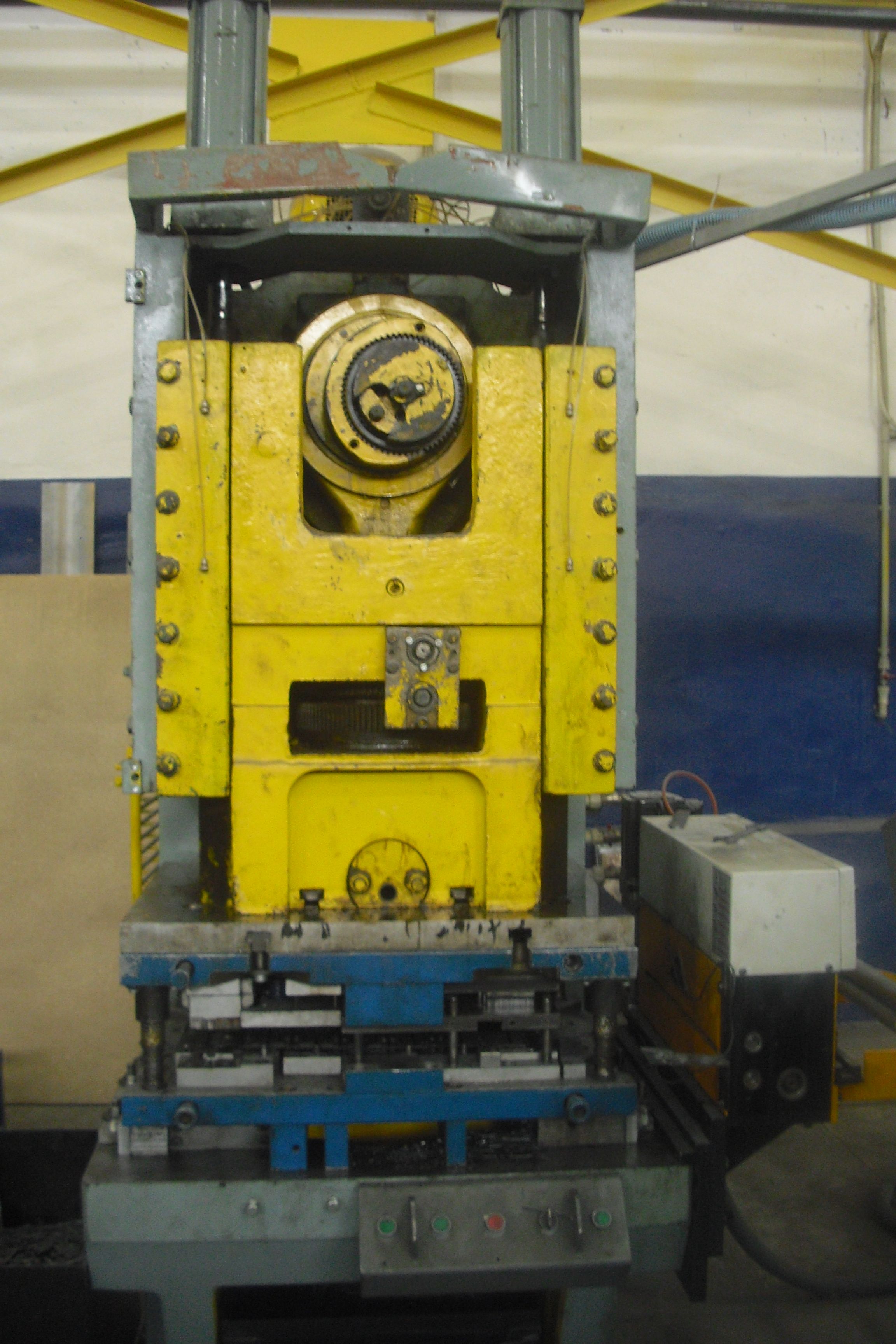

Пресс Разматыватель

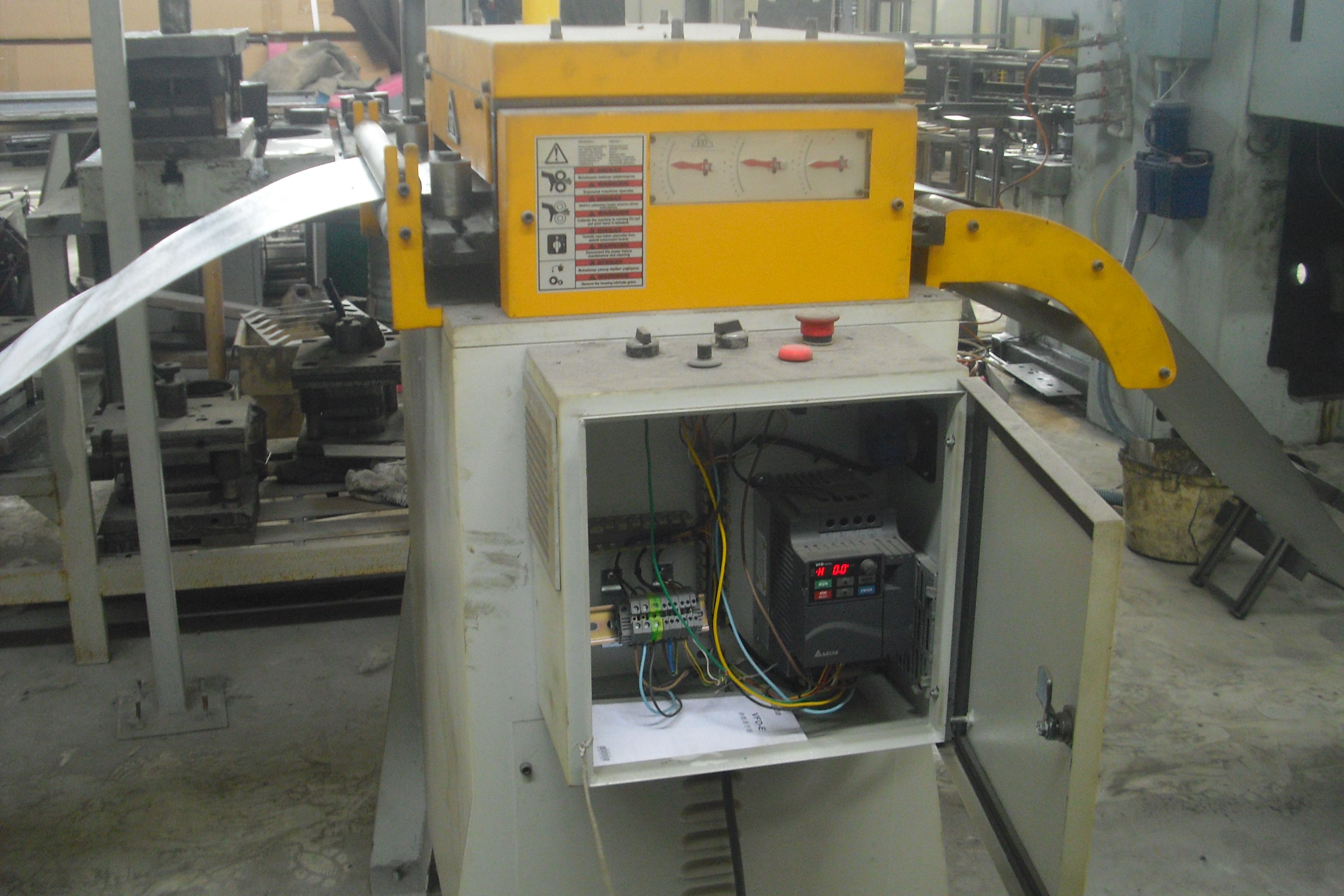

Листоправильный станок Подающее устройство

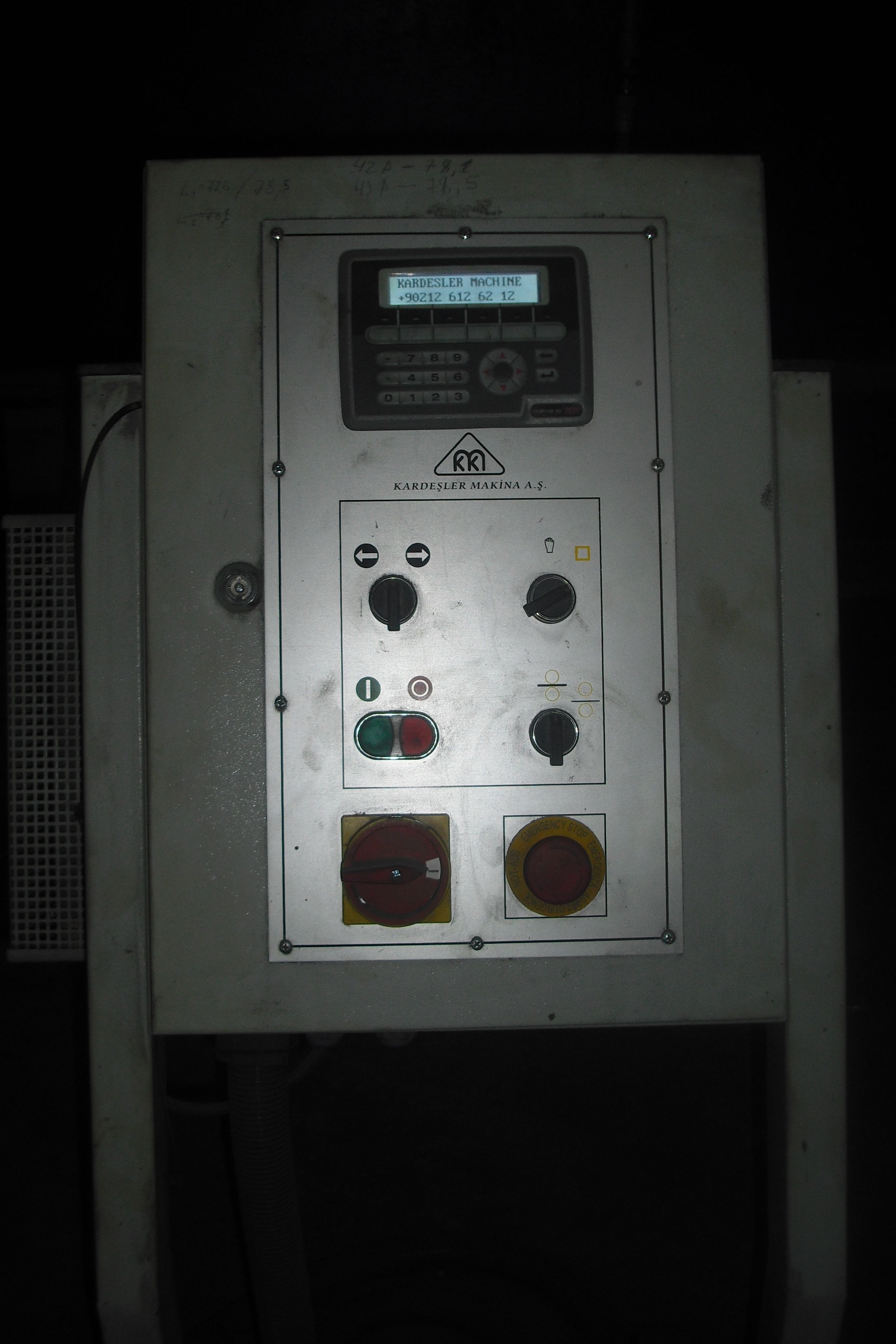

Подающее устройство турецкого производства, состоит из разматывателя рулонного металла, листоправильного станка и валкового подающего устройства. Разматыватель и листоправильный станок приводится в действие асинхронными двигателями, подключенными к частотным преобразователям. Для обеспечения точной подачи заготовки в пресс на валковом подающем устройстве установлен серводвигатель.

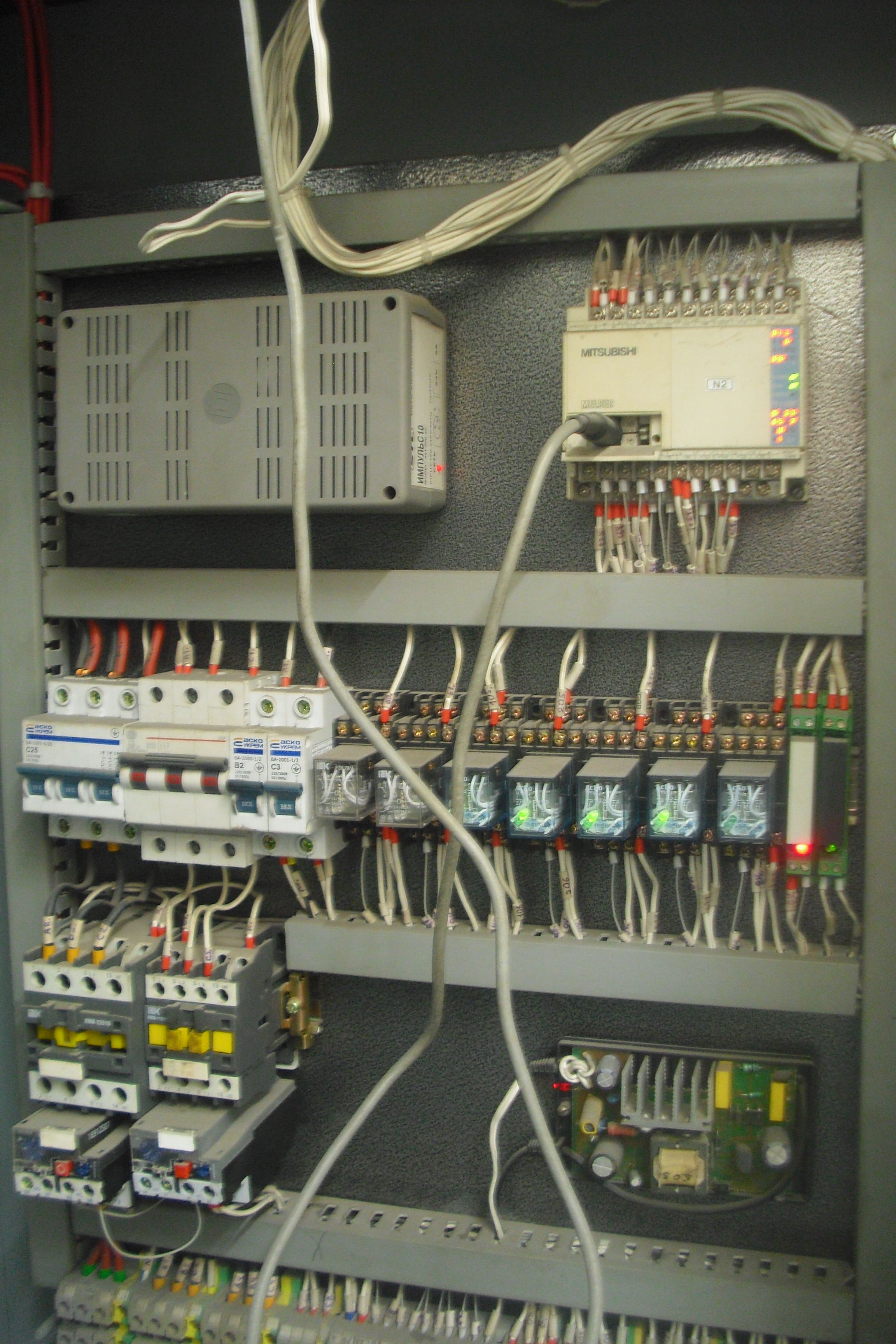

Основное управление осуществляется из электрошкафа:

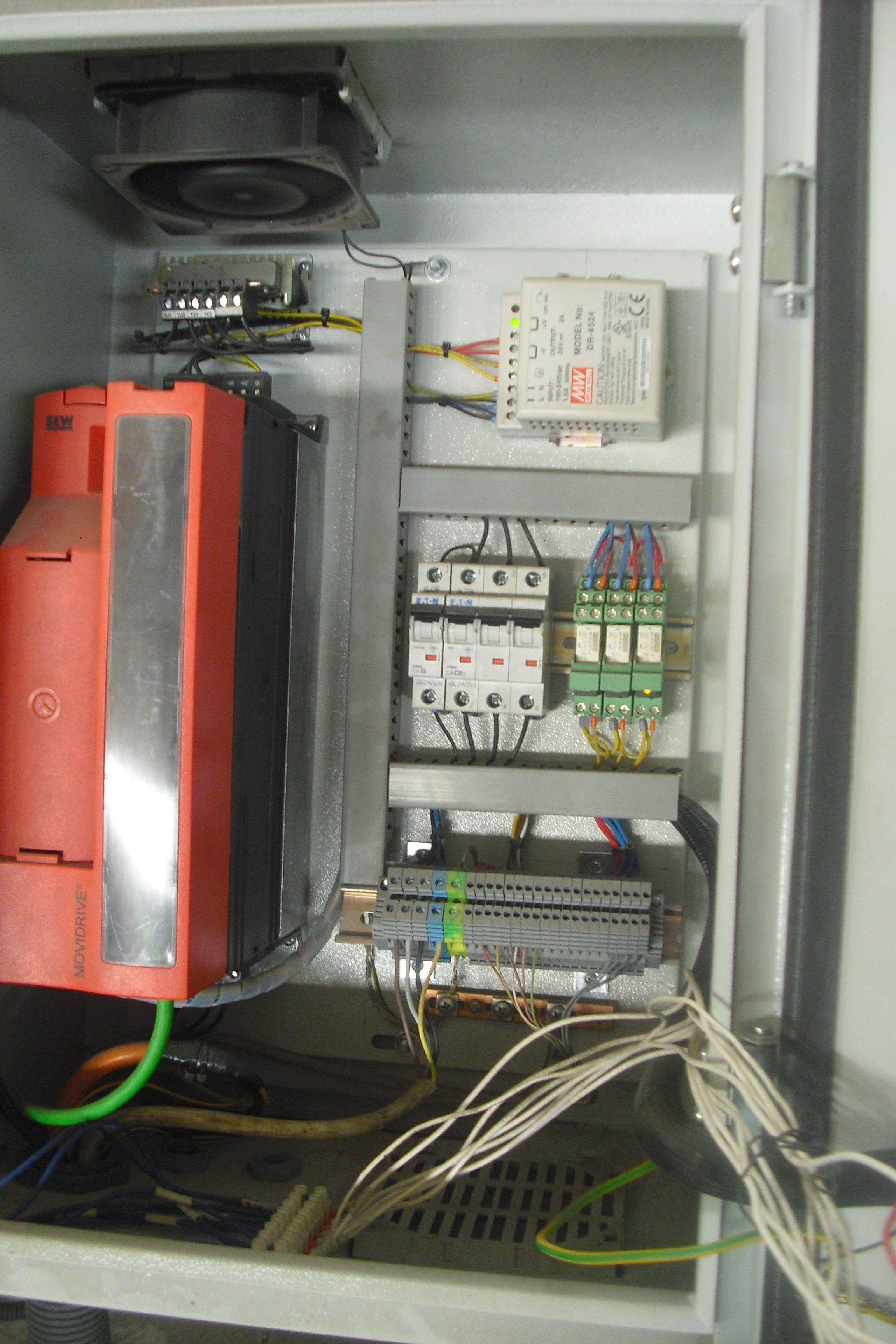

Шкаф сервопривода идет в комплекте с валковым подающим устройством:

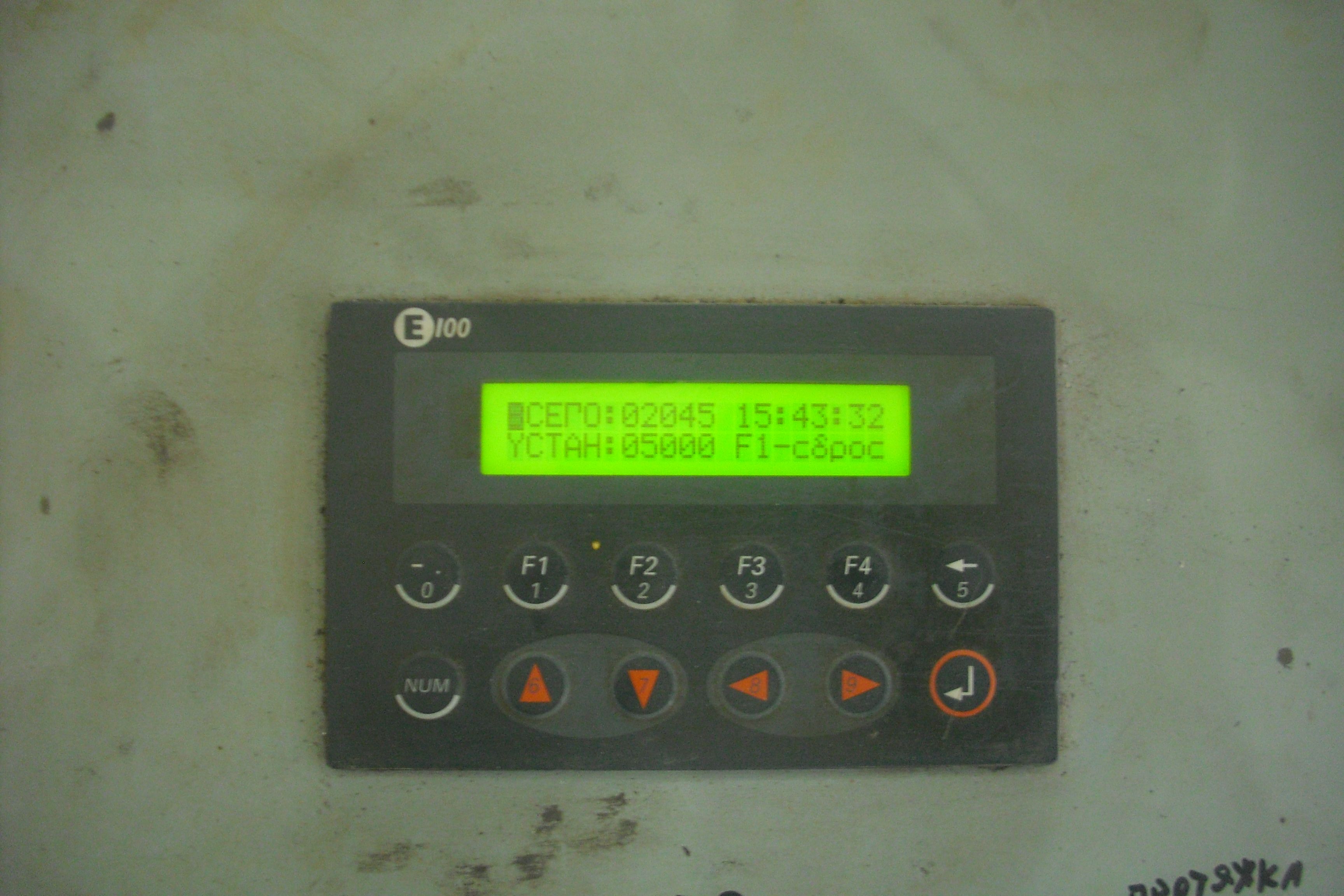

В этой линии применен контроллер MITSUBISHI и панель оператора BEIJER E100. Монохромного двухстрочного дисплея вполне достаточно для отображения нужной информации и ввода параметров. В штатную схему подающих устройств были внесены изменения с целью передать управление контроллеру. Каждым узел может работать как независимо, так и под управлением контроллера.
В итоге из металлического рулона получаем нужные детали. Производительность линии более 3000 деталей в час.
